Co to jest hydrofor i jak działa? Poradnik inwestora: studnia i pompa głębinowa

Odkręcasz kran w kuchni lub włączasz zraszacz w ogrodzie, a woda natychmiast płynie stabilnym strumieniem pod równym ciśnieniem. Wbrew pozorom nie oznacza to, że pompa w Twojej studni głębinowej uruchamia się na ułamek sekundy przy każdym opłukaniu szklanki. Za płynność pracy instalacji, stałe ciśnienie w rurach oraz ochronę silnika pompy przed przedwczesnym zużyciem odpowiada hydrofor.

Wielu inwestorów traktuje dobór hydroforu drugorzędnie, wybierając losowy zbiornik w markecie budowlanym. Z inżynieryjnego punktu widzenia to poważny błąd. Nieprawidłowo dobrana pojemność lub niewłaściwy typ zbiornika potrafi zniszczyć pompę głębinową w jeden sezon przez tzw. taktowanie, czyli ciągłe załączanie i wyłączanie silnika.

Zbiornik hydroforowy a zestaw hydroforowy – podstawowe różnice

W języku codziennym pojęcia te bywają stosowane zamiennie, co prowadzi do nieporozumień przy wycenie instalacji:

• Zbiornik hydroforowy: To sam stalowy zbiornik ciśnieniowy, w którym magazynowana jest woda pod ciśnieniem sprężonego powietrza. Zbiornik sam w sobie nie pobiera prądu i nie posiada ruchomych mechanizmów.

• Zestaw hydroforowy: To kompletny układ hydrauliczny. Obejmuje pompę (głębinową lub nawierzchniową), zbiornik ciśnieniowy, łącznik ciśnieniowy (presostat), manometr, zawór zwrotny oraz rurociągi połączeniowe.

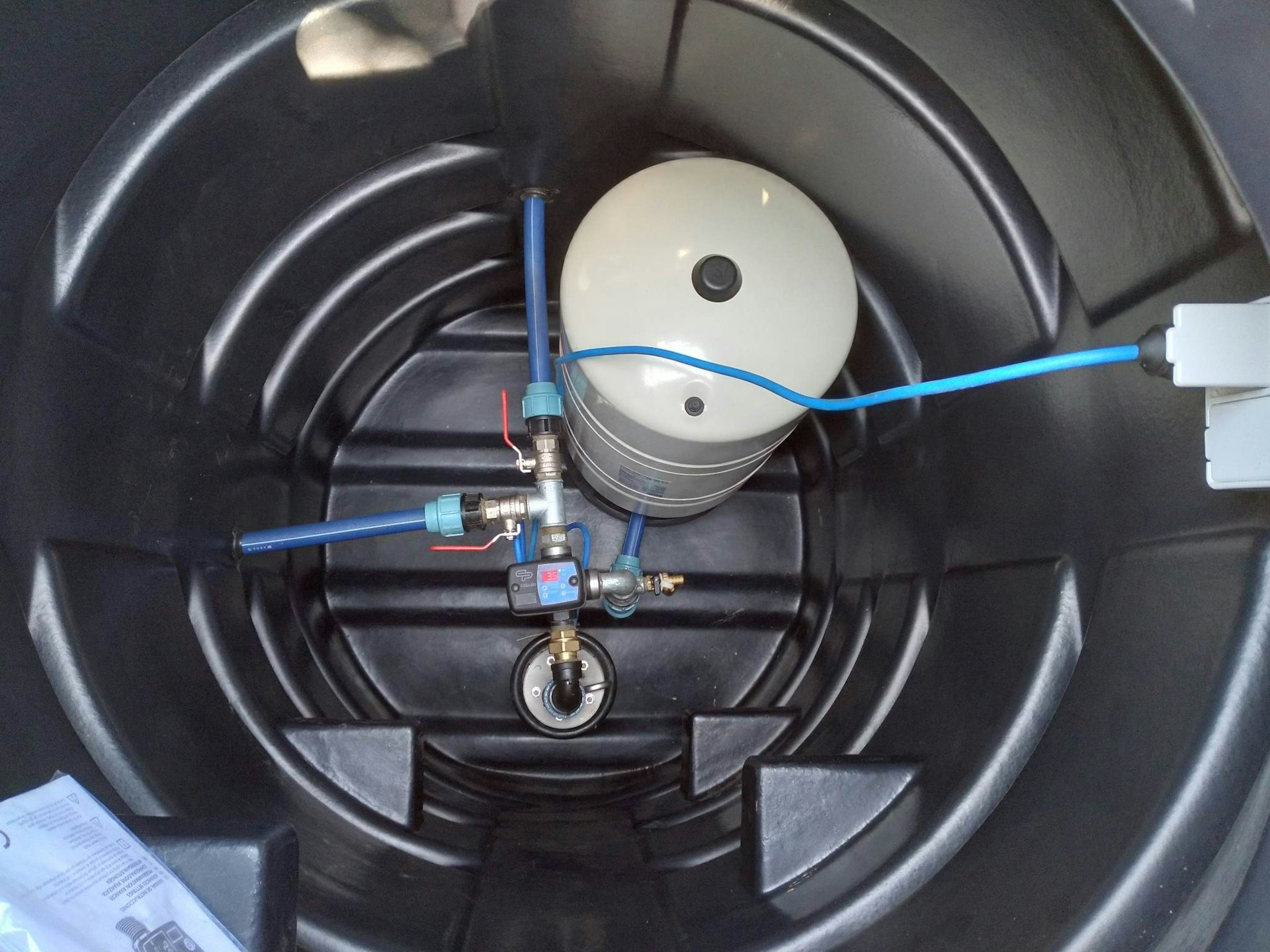

W przypadku studni głębinowych pompa pracuje zawieszona bezpośrednio w odwiercie, kilkanaście lub kilkadziesiąt metrów pod ziemią. W budynku montuje się wyłącznie sam zbiornik hydroforowy z automatyką sterującą.

Jak działa hydrofor w instalacji ze studnią głębinową?

Woda jest cieczą praktycznie nieściśliwą. Gdyby instalacja domowa składała się wyłącznie ze sztywnych rur i pompy, każde odkręcenie kranu powodowałoby natychmiastowy spadek ciśnienia do zera, a zamknięcie baterii wywoływałoby gwałtowne uderzenie hydrauliczne niszczące połączenia rur.

Hydrofor rozwiązuje ten problem dzięki zjawisku sprężania poduszki powietrznej:

• Napełnianie zbiornika: Pompa głębinowa tłoczy wodę ze studni do wnętrza hydroforu. Napływająca woda ściska zgromadzone w zbiorniku powietrze, podnosząc ciśnienie w układzie.

• Wyłączenie pompy: Kiedy ciśnienie osiągnie zadaną wartość wyłączenia (najczęściej 4,0 bar), łącznik ciśnieniowy automatycznie odcina zasilanie pompy.

• Pobór wody ze zbiornika: Po odkręceniu baterii to sprężone powietrze wypycha zmagazynowaną wodę do instalacji. Pompa w studni w tym czasie pozostaje całkowicie wyłączona.

• Ponowne załączenie: Dopiero gdy woda zostanie częściowo zużyta, a ciśnienie w zbiorniku spadnie do ustalonego progu minimalnego (zwykle ok. 2,5 bar), wyłącznik ciśnieniowy ponownie uruchamia pompę i cykl się powtarza.

Prawidłowo dobrany hydrofor ma jedno główne zadanie: chronić pompę głębinową. Silniki pomp są projektowane na bezpieczny limit 20–30 startów na godzinę. Zbiornik eliminuje ciągłe włączanie się silnika przy każdym myciu rąk, zapobiegając przegrzaniu uzwojeń i kosztownej wymianie agregatu pompowego.

Jaki hydrofor wybrać: membranowy czy ocynkowany?

Na rynku spotkasz dwa główne typy zbiorników ciśnieniowych. Różnią się one konstrukcją wewnętrzną i stopniem zaangażowania użytkownika w ich obsługę:

• Tradycyjne zbiorniki ocynkowane (bezprzeponowe): Woda ma w nich bezpośredni kontakt ze sprężonym powietrzem oraz ze stalową, ocynkowaną ścianką zbiornika. Ponieważ powietrze z czasem naturalnie rozpuszcza się w wodzie, poduszka powietrzna stopniowo zanika. Taki zbiornik wymaga regularnej kontroli i systematycznego dopompowywania powietrza kompresorem, w przeciwnym razie pompa zaczyna załączać się co kilka sekund.

• Zbiorniki membranowe (przeponowe): Wewnątrz stalowego płaszcza znajduje się elastyczna membrana (worek ze specjalnej gumy dopuszczonej do kontaktu z wodą pitną), do której trafia woda. Powietrze wtłoczone fabrycznie znajduje się w szczelnej przestrzeni między membraną a ścianką zbiornika. Woda nie styka się ani ze stalą (brak ryzyka korozji od wewnątrz), ani bezpośrednio z powietrzem.

W Wierttrans na co dzień montujemy wyłącznie zbiorniki membranowe. Są one całkowicie bezobsługowe – zamontowany układ pracuje stabilnie przez lata bez konieczności ciągłego uzupełniania poduszki powietrznej, jak ma to miejsce w zbiornikach ocynkowanych.

Warto podkreślić: dawniej zbiorniki ocynkowane montowano ze względu na konieczność napowietrzania wody przy usuwaniu żelaza. Dziś jest to technologiczny anachronizm. Nowoczesne stacje uzdatniania wody, które instalujemy, posiadają zaawansowane głowice z napowietrzaniem. Proces utleniania żelaza zachodzi bezpośrednio w kolumnie filtracyjnej, dzięki czemu inwestor nie musi instalować kłopotliwego w eksploatacji zbiornika ocynkowanego.

Dobór pojemności zbiornika – co stosujemy w praktyce?

Wielu inwestorów uważa, że kupując zbiornik 100 l, otrzymuje 100 litrów zapasu wody. W rzeczywistości użyteczna objętość wody wynosi z reguły 30–35% pojemności nominalnej zbiornika. Resztę przestrzeni zajmuje sprężona poduszka powietrzna.

W naszych realizacjach nie stosujemy przypadkowych wielkości. Dobór opieramy na typie sterowania pompą głębinową:

• Zbiornik membranowy 80 litrów (standard przy wyłączniku ciśnieniowym): Przy tradycyjnym sterowaniu mechanicznym łącznikiem ciśnieniowym (presostatem) hydrofor 80 l jest optymalnym standardem dla domu jednorodzinnego. Zapewnia ok. 25–28 litrów realnego buforu wody na jeden cykl. Taka ilość w zupełności wystarcza, aby swobodnie umyć naczynia czy skorzystać z toalety bez natychmiastowego uruchamiania pompy w studni, co w pełni zabezpiecza silnik przed taktowaniem.

• Zbiornik membranowy 8–24 litry (standard przy instalacjach z falownikiem): Jeśli instalacja wyposażona jest w falownik, duży zbiornik staje się całkowicie zbędny. W takim układzie hydrofor o pojemności zaledwie 8 do 24 litrów pełni wyłącznie funkcję bufora hydraulicznego. Tłumi on uderzenia ciśnienia przy szybkim zamykaniu baterii i kompensuje ewentualne mikroprzecieki w instalacji.

Układy z falownikiem – stałe ciśnienie i mały zbiornik

Coraz częściej tradycyjny wyłącznik ciśnieniowy i duży hydrofor zastępujemy sterowaniem falownikiem. Przetwornica częstotliwości stale monitoruje ciśnienie w instalacji za pomocą czujnika elektronicznego i płynnie dostosowuje obroty silnika pompy głębinowej do aktualnego poboru wody.

Odkręcasz jeden kran – pompa startuje łagodnie na minimalnych obrotach. Włączasz dwa prysznice i podlewanie ogrodu – falownik automatycznie podnosi obroty silnika, utrzymując w całej sieci idealnie równe ciśnienie (np. równe 3,5 bar) bez jakichkolwiek wahań strumienia.

Układ z falownikiem eliminuje problem spadków ciśnienia pod prysznicem, zapewnia łagodny rozruch silnika (brak udarów prądowych) i pozwala zaoszczędzić miejsce w kotłowni, ograniczając hydrofor do niewielkiego zbiornika 8–24 l.

Kompleksowy montaż studni i instalacji hydroforowych w Wierttrans

Zbiornik hydroforowy jest jedynie jednym z elementów całego systemu zasilania budynku w wodę. W Wierttrans zapewniamy spójne wykonanie instalacji od A do Z:

• Wiercenie studni głębinowych: Określamy dokładną wydajność warstwy wodonośnej podczas próbnego pompowania oczyszczającego i pomiarowego.

• Dobór i montaż pomp z hydroforem: Obliczamy punkt pracy pompy i dobieramy bezobsługowe zbiorniki membranowe lub systemy ze zmienną prędkością obrotową (falowniki).

• Analiza i uzdatnianie wody: Na podstawie profesjonalnego badania fizykochemicznego montujemy stacje uzdatniania z automatycznymi głowicami napowietrzającymi, usuwającymi żelazo, mangan czy twardość.

Działamy na terenie Kwidzyna, Sztumu, Prabut, Gniewu, Grudziądza oraz w promieniu do 150 km. Prawidłowo zaprojektowany ciąg technologiczny to gwarancja bezawaryjnej pracy instalacji i stabilnego ciśnienia w kranach przez dekady.
